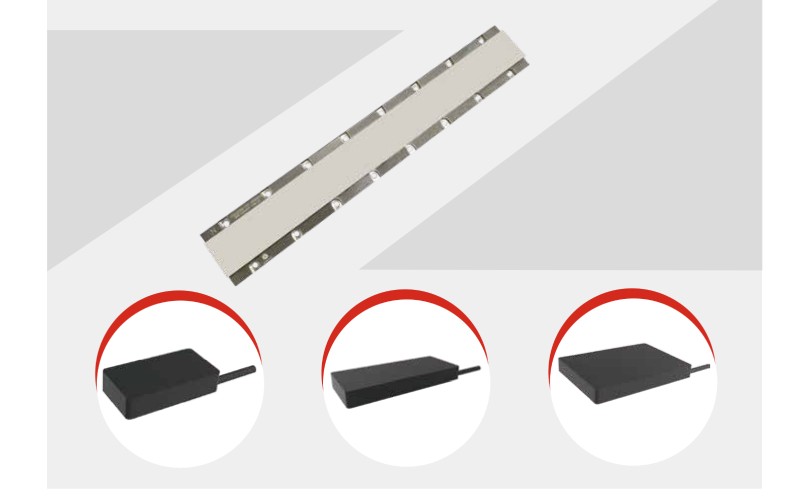

来自日东科技的常规铁芯直线电机,在做高效、高加速、微米精度的机器设计时,高端的铁芯马达属性能良好。 其已接近所有自动化设备应用,如工业机器人、XYT轴、龙门结构、加工中心等设备。
铁芯直线电机应用说明:
日东科技的常规铁芯直线电机,在做高效、高加速、微米精度的机器设计时,高端的铁芯马达属性能良好。 其已接近所有自动化设备应用,如工业机器人、XYT轴、龙门结构、加工中心等设备。
铁芯直线电机特点:
峰值推力394-1080N
铁芯大推力技术
低磁槽力低吸附力
高速和高定位精度
模块化设计
铁芯直线电机参数IRON CORE MOTOR PARAMETER | |||||||
参数 Parameter | 单位Unit | *TM01X1 | *TM01X2 | *TM01X3 | *TM08X1 | *TM09X1 | *TM10X1 |
最大推力 Peak Force | N | 294 | 588 | 882 | 630 | 720 | 1080 |
RMS推力 RMS Force | N | 55.4 | 110.9 | 166.3 | 105 | 203.6 | 305.4 |
推力常数 Force Constant | N/A | 9.8 | 19.6 | 29.4 | 21 | 24 | 36 |
RMS电流 RMS Current | A | 4 | 4 | 4 | 5 | 6 | 6 |
峰值电流 Peak Current | A | 30 | 30 | 30 | 30 | 30 | 30 |
相-相电阻 Rphas to phase | Ohms | 1.2 | 2.35 | 3.6 | 1.05 | 1.6 | 2.4 |
相-相电感 Lphase to phase | mH | 3.25 | 6.45 | 9.7 | 7.3 | 3.8 | 5.1 |
反电动势 Back EMF constant | Vrms/m/s | 15.1 | 30.2 | 45.3 | 18 | 19.8 | 19.8 |
母线电压 Dr verB us Voltage | V | 100/200 | 100/200 | 100/200 | 100/200 | 100/200 | 100/200 |
磁铁距离 Magnetic Pitch | mm | 32 | 32 | 32 | 21.4 | 32.6 | 32.6 |
动子长度L Length of the forcer | mm | 98.5 | 160.5 | 225.5 | 86.5 | 152.4 | 217.2 |
磁轨长度 Track length | mm | 373 | 373 | 373 | 746.7 | L | L |
磁槽阻力 Magnet c slot Force | N | 5.8 | 9.8 | 17.5 | 10 | 10 | 16 |
