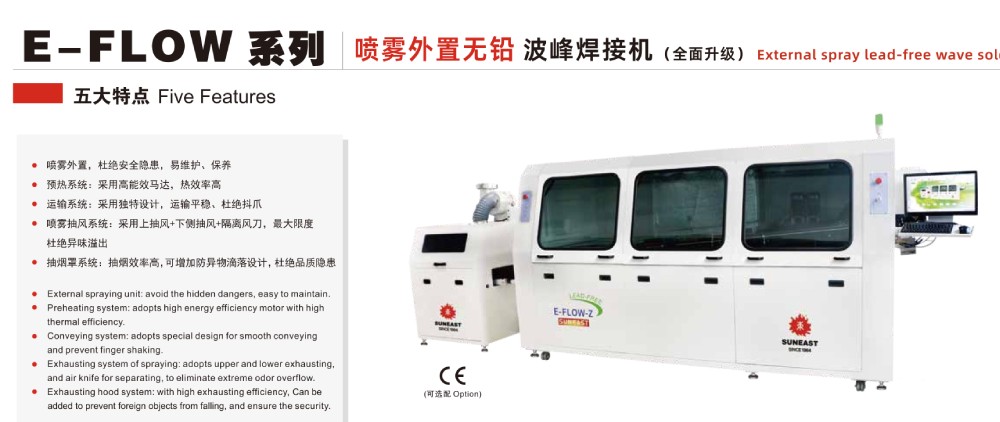

波峰焊E-FLOW-Z系列

型号:E-FLOW-Z/450/610

喷雾外置,杜绝安全隐患,易维护、保养

预热系统:采用高能效马达,热效率高

运输系统:采用独特设计,运输平稳、杜绝抖爪

喷雾抽风系统:采用上抽风下侧抽风+隔离风刀,最大限度杜绝异味溢岀

抽烟罩系统:抽烟效率高,可增加防异物滴落设计,杜绝品质隐患



波峰焊(喷雾外置)E-FLOW-Z系列产品特点:

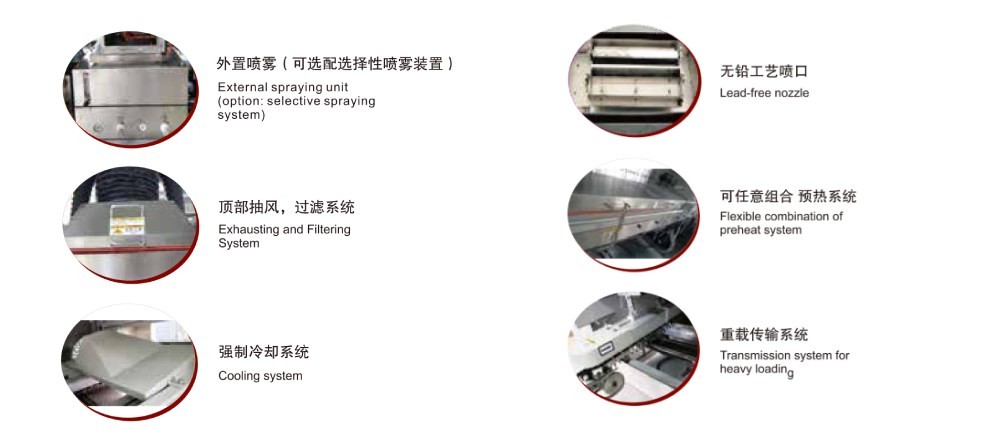

传输系统:直联式入板结构,特制不锈钢链条传输,铝合金导轨独特设计,经久耐用;运输系统:采用分段浮动式结构,有效防止导轨变形;

预热系统:采用抽屉式模组式节能设计, 红外、热风任意组合, 温度控制采用PID方式, 使温控精度达到±2℃, 预热区与焊接区的温度下降值≤5℃;

喷雾系统:采用精密型调节阀进行数字化调节,方便管理。喷嘴移动采用步进马达控制。助焊剂自动稳压供给,可使喷雾流量迅速达到饱和,顶部抽风,过滤系统;

锡炉采用外热式加热,锡炉内胆采用铸铁制作,内表面防腐蚀处理,两个低流速喷口、低氧化量设计;

强制式冷却系统,保证冷却速度在4~6℃/秒(可调);

PC+PLC控制系统, Windows 7操作系统, 中/英文操作界面, 工艺曲线/数据自动存储功能, 助焊剂液面过低过高报警;锡液面过低报警;


型号 E-FLOW-Z(喷雾外置) E-FLOW-Z450(喷雾外置) E-FLOW-Z610(喷雾外置)

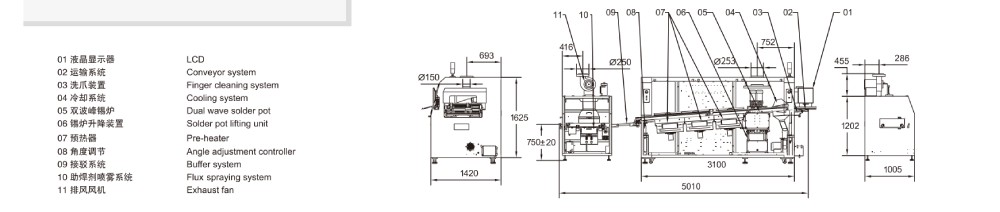

外形尺寸LxWxH(mm) 5050x1420x1750 5050x1520x1750 5050x1690x1750
重量 Approx.1850kg Approx.2050kg Approx.2300kg
电源 3PH  380V  50HZ 3PH  380V  50HZ 3PH  380V  50HZ
启动功率 33KW 33kw 45KW
正常运行功率 Approx.8KW Approx.9KW Approx.11KW
控制系统 PC+PLC PC+PLC PC+PLC
喷雾移动 步进马达 步进马达 步进马达
喷雾气压 0.2Mpa-0.4Mpa 0.2Mpa-0.4Mpa 0.2Mpa-0.4Mpa
助焊剂流量控制 Option Option Option
助焊剂自动添加 标配 标配 标配
抽风方式 上抽风 上抽风 上抽风
抽风管直径(mm) Φ250 Φ250 Φ250
抽风机功率 750W 750W 750W
预热方式 微热风/红外 微热风/红外 微热风/红外
温度控制方式 PID PID PID
预热区数量 3 3 3
预热区长度(mm) 1800 1800 1800
预热温度可调范围 室温~200℃ 室温~200℃ 室温~200℃
预热升温时间(min) 约12min(设置:150℃) 约12min(设置:150℃) 约12min(设置:150℃)
热风马达 150W  3PH  220VAC 150W  3PH  220VAC 250W  3PH  220VAC
宽度范围(mm) 50~350 50-450 50-610
PCB传送方向 L-R(可选:R-L) L-R(可选:R-L) L-R(可选:R-L)
传送速度范围(mm/min) 500-1800 500-1800 500-1800
运输高度(mm) 750±20 750+20 750±20
允许PCB元件高度(mm) 上120 下15 上120 下15 上120 下15
速度控制方式 变频器闭环无级调速 变频器闭环无级调速 变频器闭环无级调速
弹簧压片爪/D-40型鸭嘴爪/双钩爪/重型双钩爪,任选其一 重型双爪/可选:冶具专用爪
导轨角度 4-7° 4~7° 4~7°
锡炉类型 机械式 机械式 机械式
锅炉材质 铸铁 铸铁 铸铁
波峰调节方式 变频器:电脑数字控制
冷却方式 强制风冷,可选:冷水机
锡炉加热功率 13.5KW 13.5KW 18KW
锡炉最高温度 300℃ 300℃ 300℃
锡炉容量 480kg 550kg 640kg
波峰驱动功率 180W*2  3PH  220VAC 180W*2  3PH  220VAC 180W*2  3PH  220VAC
锡炉升温时间 约150min(设置:250℃) 约150min(设置:250℃) 约150min(设置:250℃)
炉温控制方式 PID PID PID
洗爪系统 毛刷 毛刷 毛刷
注:可定制4段预热,温区长度达2.3米
