普通波峰焊和选择性波峰焊分别适用于什么场景

2024-05-22

  波峰焊是一种全局焊接技术。在焊接过程中,整个电路板会被浸入到熔融的焊料中,通过焊料波峰的冲击力和润湿性,将焊料均匀地涂覆在需要焊接的元器件引脚上。这种方法适用于大批量、高密度的电路板焊接,其焊接效率高,能够满足快速生产的需求。




       普通波峰焊的使用场景:

  大批量生产:普通波峰焊适用于需要快速、连续焊接大量电路板的场景。由于它可以同时焊接多个连接点,因此在大批量生产中能够提供较高的焊接速度和效率。

  成本低:普通波峰焊的设备相对简单且成本较低,适合预算有限的情况。

  简单的电路板设计:对于设计简单、不需要高精度焊接的电路板,普通波峰焊可以满足需求。

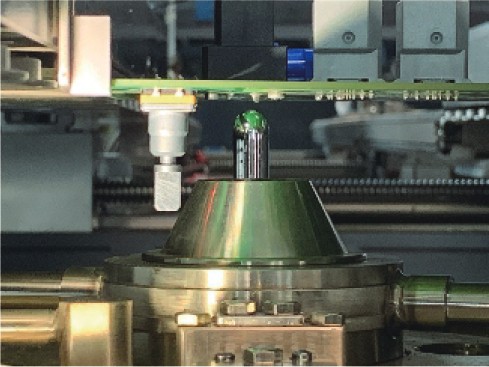

  选择性波峰焊是一种局部焊接技术,它通过在特定区域形成波峰,只对需要焊接的元器件引脚进行焊接,这种焊接方法具有很高的灵活性和精确性,能够实现对单个或少量元器件的高效焊接,特别适用于高混合度、小批量生产的电路板。选择性波峰焊能够在不损坏原有电子元器件的情况下,仅将焊料应用于需要连接的区域,能够有效地避免对周围元器件的热影响,提高焊接质量和可靠性。



  选择性波峰焊的使用场景:

  高精度焊接需求:选择性波峰焊可以根据焊接对象的要求,精确调节每个焊点的焊接温度、时间和流量等参数,实现高精度的焊接。

  特定区域焊接:选择性波峰焊适用于对特定区域进行焊接的需求,例如复杂组件或需要高精度焊接的部件。

  小批量生产和特定组件焊接:选择性波峰焊更适用于小批量生产和特定组件的焊接,如电路板的修复和组装等。

  节省材料:选择性波峰焊可以节省助焊剂和焊料的使用,因为只有焊接区域会与焊料接触。

  减少锡渣和离子污染,提高了线路板的清洁度。

  避免热冲击:选择性波峰焊不会对整块线路板造成热冲击,避免了可能因热冲击导致的缺陷。


  波峰焊与选择性波峰焊优缺点比较:

  选择性波峰焊的优点在于其高度的灵活性和精确性,以及对周围元器件的低热影响。这使得它在处理复杂电路板和高要求元器件时具有显著优势。然而,选择性波峰焊的设备成本和维护成本相对较高,且焊接速度相对较慢,这在一定程度上限制了其在大规模生产中的应用。

  波峰焊的优点在于其高效率和高通孔填充率,特别适用于大批量、高密度的电路板生产。此外,波峰焊的设备成本和维护成本相对较低,使得其在成本控制方面具有优势。然而,波峰焊在焊接过程中容易对周围元器件造成热影响,以及对复杂电路板的焊接灵活度不够。这些问题在一定程度上影响了波峰焊在高端领域的应用。
