随着电子产品元器件和PCBA板越来越小，市场上对小型波峰焊的需求越来越多，紫光日东根据市场需求开发了小型波峰焊机。小型波峰焊的预热区比较短，锡炉容量也相对较小，相对来说更回省锡省电，节能环保。小型波峰焊主要用于宽度较小的PCB板，或者中、小批量生产单位和科研试验。它一般采用直线式传输方式，效率较高，过板宽度通常小于300mm，此种机型比较适合小PCBA的生产。
日东小型波峰焊机的特点:
1、结构紧凑，占地面积小，节省场地
2、PC+PLC控制系统
3、红外预热，热效率高，温度均匀性好
4、喷雾采用步进马达驱动，更加平稳可靠
5、采用缩小容量锡炉，降低成本投入

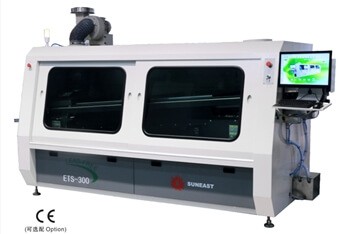

日东小型波峰焊机ETS-300参数：
型号 Model NO | ETS-300 |
外形尺寸 Dimension： LxWxH(mm) | 3550*1240*1540 |
重量Weight | Approx. 1500kg |
电源 Power Supply | 3PH 380V50HZ |
启动功率Startup Power | 28KW |
正常运行功率 Operation Power Consumption | 7KW |
控制系统 Control System | PC+PLC |
喷雾移动 Spraying movement | 步进马达(Step motor) |
喷雾气压 Spray Pressure | 0.2Mpa~0.4Mpa |
助焊剂流量控制Flux Flow Arrange | Option |
助焊剂自动添加Auto Fill Flux | 标配(Standards) |
抽风方式Exhaust | _yiM(lbp exhaust) |
抽风管直径 Exhaust Ducting Diameter (mm) | 0250 |
抽风机功率Exhaust fan power | 370W |
预热方式 Preheating Mode | 红外(IR emitter) |
温度控制方式Control Mode | PID |
预热区数量 Preheating Zone Number | 2 |
预热区长度 Preheating Length (mm) | 1500 |
预热温度可调范围Preheating Temperature | 室温(Room temperature )~200°C |
预热升温时间Warm-up Time(min) | Approx. 12min(setting:150°C) |
宽度范围PCB Width(mm) | 50-300 |
PCB传送方向 Conveyor Direction | L—R(Option:R—L) |
传送速度范围 Conveyor Speed(mm/min) | 500-1800 |
运输高度 Conveyor Height(mm) | 750±20 |
允许PCB元件高度 Available Component Height(mm) | 上(Top)120 下(Bottom)15 |
| 速度控制方式(Conveyor Speed Control Mode) | 变频器闭环无级调速(Closed loop) |
爪 Fingers | 1.重型双钩爪(Heavy duty double-hook Type) 2.轻型双钩爪(Light duty double-hook Type) |
导轨角度 Conveyor Angle | 4~6° |
锡炉类型 Type of solder Pot | 机械式(Motor drive) |
锡炉材质 Solder Pot Material | 铸铁(Casting Iron) |
波峰调节方式 Wave Height Adjustment | 电脑数字控制(Digital Control by PC) |
冷却方式 Cooling Method | 强制风冷(Air Cooling) |
锡炉加热功率Heater Power | 220V 9KW |
編炉最高温度 Solder Pot Temperature | 300°C |
锡炉容量 Solder Pot Capacity | 350KG |
波峰驱动功率 Wave Drive Power | 180W*2 3PH 220 VAC |
锡炉升温时间 Solder Pot Warm-up Time | Approx. 150min(setting: 250°C) |
炉温控制方式 Temperature Control Mode | PID |
洗爪系统 Finger Cleaning System | 毛刷(Brush) |
