日东科技介绍八温区回流焊机

2022-08-04

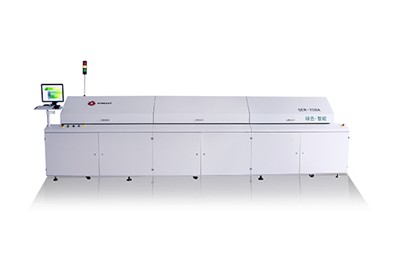

  如今,在生产制造业中,回流焊是SMT整线的末端设备,回流焊包括普通空气回流焊、氮气回流焊和真空回流焊,一般来说,8到10区域的回流焊在大批量生产中用的最多。下面由深圳日东科技公司为大家介绍八温区回流焊机:



  标准规格参数:


  1>加热部分


  增压式强制热风系统,直联高温马达驱动,后置发热管设计,寿命更长


  炉体热风变频调整风速,热冲击度可控


  8个加温区,16个加热模块(上8个/下8个)


  炉膛自动打开方式:方便炉膛内部维护清洁


  温度控制范围:室温-320℃


  温度控制精度:±1℃(静态)


  基板横向温度偏差:±2℃


  温度各项性能指标符合IPC行业标准


  2>冷却部分


  增压式强制风冷却(双冷却区,抽屉式整流板)


  冷却区温度显示


  3>控制部分


  PC+PLC控制系统,Windows操作界面,中英文繁简体在线自由切换,LCD显示器


  分段式加热功能


  热风马达异常警报


  温度曲线分析,存储,调用功能


  4>传动部分


  链条及W746mm网带同步传输(标准)


  传送速度:0.35M-1.5M/Min,精度±2mm/min


  传送高度及方向:900±20mm,左至右


  双轨同时过板宽度:min50mm~max300mm(第一和第四导轨固定,一、四导轨之间距离720mm)


  基板元件高度:上层Max30mm,下层Max20mm


  电动/手动导轨调宽


  两段式双面导轨(导轨:特殊铝合金材质,超硬处理,以减少磨损和变形)


  5>保护系统


  温度超差、传送速度超差、掉板警报


  内置电脑及传输UPS


  链条自动润滑功能(滴注时间可调)


  电脑自我诊断


  操作员密码管理,操作记录


  延时关机功能


  6>助焊剂过滤后直排装置


  入出口强制排风装置


  入出口排风管直径为Φ145mm,要求排风量为≥25m³/min


  7>机器规格


  机身尺寸:L5050*W1610*H1450mm


  电源:AC3Ф5W380V50/60HZ,最大漏电电流180ma-200ma


  启动功率:40KW(分段启动)/70KW(整体启动)


  可选配项:


  增加SMEMA接口


  增加MES接口


  西门子PLC


  英文操作系统


  双轨双速


  运输链条销轴伸出长度4.0mm


  导轨固定方式可选


  上下加热区单独变频器控制


  冷却区变频器控制
