日东科技在线式垂直炉,提供高效封装固化方案

2022-06-29

  伴随电子技术的飞速发展,电子元件的小型化、片式化、复合化、多功能化的发展趋势将进一步加强。电子元件的寿命越来越长,精度更高,生产自动化程度也将进一步提升,这种趋势和需求对底部填充和封装固化技术提出了更高的要求。传统的固化烤炉存在占地面积大、使用人工多、能耗高、品质不稳定等问题。日东科技的在线式垂直炉设备针对现阶段的需求,提供了高效率、高品质、高洁净度的封装固化方案,广泛应用于芯片粘接、底部填充、元件封装等需要热固化的生产环节。


  日东在线式垂直固化烤炉,结构紧凑,占地面积小,最大限度的节省了厂房空间;生产效率高,远远高于传统的固化烤炉,特别是对于要求在炉内烘烤时间长的产品,可有效的提升产能。

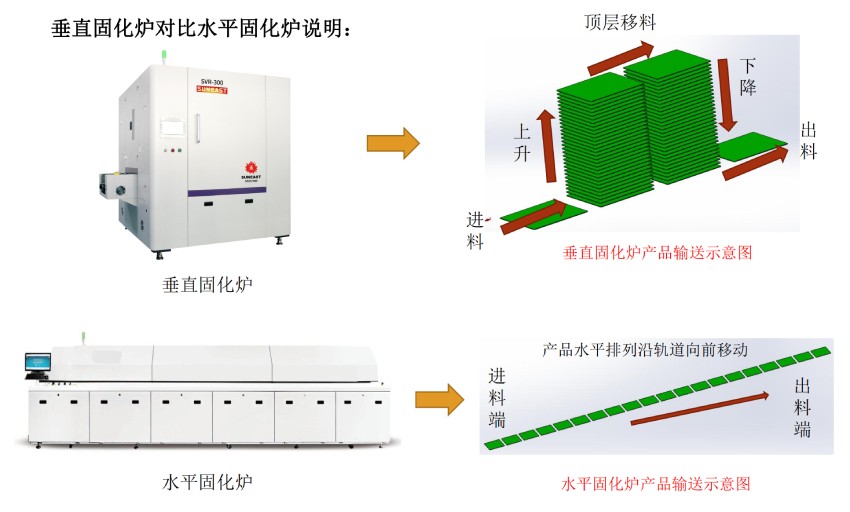

  传统烤炉与垂直炉的对比:

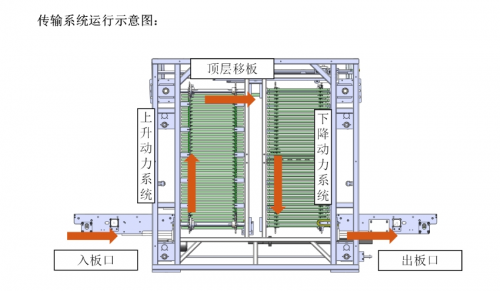

日东在线式垂直炉采用双升降双升降,储板数量多、控温精准,可满足各种温度曲线固化工艺的要求。入出口配置标准SMEMA通信接口,连接上下位机,自动控制进出板。 推板机构采用高精度步进马达控制,保证推板准确度。炉腔内走板检测采用进口光纤感应器,最大限度保证运行可靠性。




  日东垂直炉加热系统采用前后侧共12加热模块(加热模块数量:12模块、8模块或特殊要求。依据机器有效加热高度、客户产品的吸热量大小以及对温度均匀性的敏感程度来确定,满足产品工艺的情况下加热模块数量越少,性价比更高),热补偿效率高。各模块独立控温,实时监测温度的变化,保证炉内温度偏差≤±2℃。


  机架顶部设有快速抽风降温口,遇设备异常,可快速冷却炉膛内温度,便于检查;配置废气排风口,保持炉腔内空气洁净。设备入板侧及出板侧安装有玻璃窗,方便实时观察炉膛内的运行状况。


  垂直固化炉设备优势:


  占地面积小,节省空间:


  和水平固化炉相比,相同产能下,水平固化炉(产品水平排列存储)的长度是垂直炉(产品垂直方向存储)的十多倍甚至更多。


  提高固化品质:


  从实测垂直固化炉温度曲线上可以看出,相较于传统的烤箱,垂直固化炉在线式自动化生产,温度均匀性和固化一致性更好,有效保证了产品质量。


  降低使用成本:


  垂直固化炉运行功率比水平固化炉更低,日积月累,将会为您节省使用成本。另外在线式垂直炉无需员工上下料,可节省人工。


  提升产能:


  相同工艺处理时间,垂直固化炉存板数量更多,生产节拍更快。相较于传统离线式烤箱,可节约员工取放料时间,不间断生产,有效提升产能。


  可满足高洁净度要求:日东垂直炉可满足千级、万级洁净度生产环境的要求。


  目前市场上对垂直固化炉的需求越来越大,替代传统的固化烤炉方式,已成为一种趋势,有需要的企业欢迎了解咨询。
